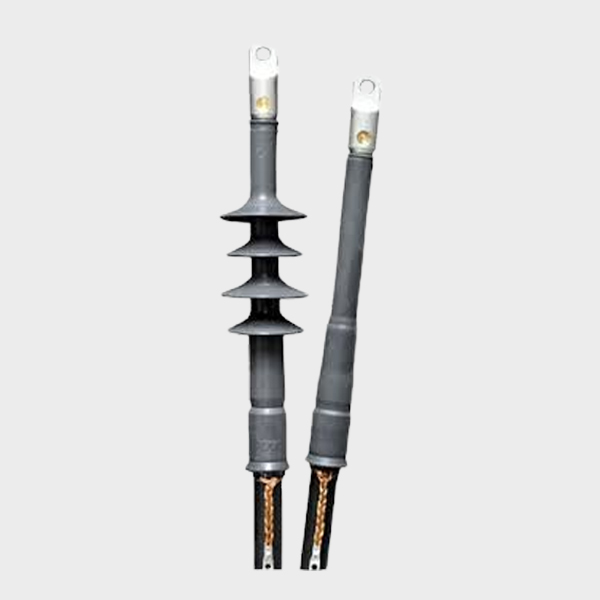

Terminal Polimérico TPK

Introdução

O Terminal Polimérico TPK, é um dispositivo elétrico a ser utilizado para distribuição de energia elétrica para uso externo ou interno até 35 KV. O Terminal Polimérico devido às sua características construtivas pode ser utilizados nas mais diferentes áreas, desta forma o Terminal Polimérico de 7KV, 15 KV ou 35 Kv atende às especificações das normas. O Terminal Polimérico é aplicado em instalações e em sistemas de distribuição de energia elétrica para conectar cabos de potência com condutor de cobre ou alumínio, com isolação EPR, HEPR 105 ou XLPE e tensão de isolamento de 3,6/6kV a 20/35kV. O Terminal Polimérico é adequados para cabos de potência com condutor de cobre ou de alumínio e tensão de isolamento de até 20/35kV (Um 42kV). Também combinam a tecnologia “Push Over” com o controle de campo elétrico através de mastic resistivo não linear o que torna sua instalação mais simples, segura e eﬁcaz.

Montagem a frio.
Controle de campo elétrico resistivo não linear.
Silicone “track resistant”.
Abrangência de diâmetros.
Pressão ativa.
Fácil instalação.
Elevada vida útil.
Opcionais: Conector CTK e suporte SCK

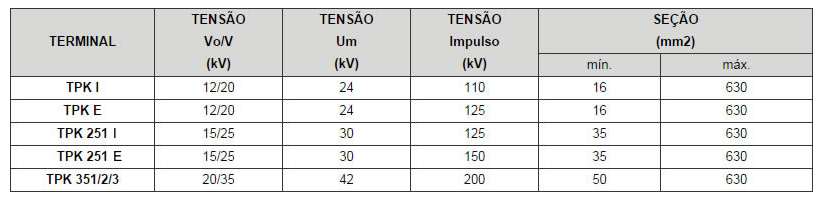

Normas Aplicáveis do Terminal Polimérico TPK

Os terminais TPK atendem aos ensaios previstos na Norma Brasileira NBR 9314 “Emendas e Terminais para cabos de potência com isolação para tensões de 3,6/6kV a 27/35kV” e IEC 60502-4 conforme relatório CEPEL: DVLF – 01454/2012.

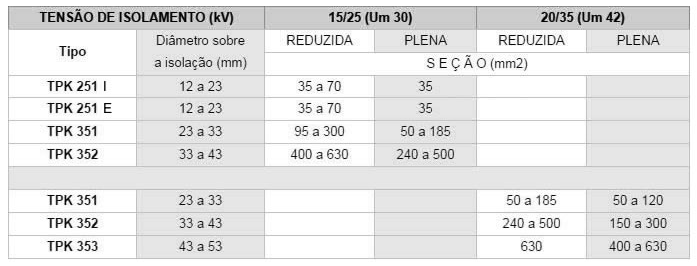

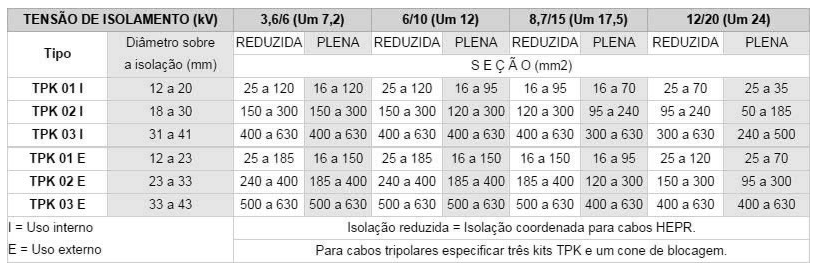

Dados Técnicos

Os terminais poliméricos TPK são fornecidos em Kits completos contendo todos os materiais para sua montagem e instruções detalhadas para sua correta instalação, podendo incluir o Conector torquimétrico CTK e o suporte para sustentação do terminal SCK.
